하이델베르크 코드 64 인쇄기 예비 부품 오프셋 잡기 바

사양:

그리퍼 바는 수많은 응력에 노출됩니다. 이는 움직이는 부품의 무게에 따라 증가합니다. 물론 응력이 증가하면 유지보수, 중단 위험 및 기계 가용성 감소가 증가합니다.

디자인도 개선되었습니다. 새로운 기술 솔루션이 개발되었고, 기계적 디자인이 개선되었으며, 새로운 그리퍼가 장착되어 시트 인수가 개선되었습니다.

Heidelberg, Roland, Komori 등 국제 브랜드의 다양한 인쇄기 예비 부품을 전문적으로 제공합니다. 고품질 및 경쟁력 있는 가격으로

특징:
1. 히키 피커
2. Heidelberg 예비 부품
3. 완벽한 품질


1. 설치-위치 다이어그램 및 마모-감지 방법

이미지 요구 사항: 주석이 달린 구조 개략도 업로드

1. 개략도 표시: 배달 그리퍼 바 / 그리퍼 핑거 / 그리퍼 패드 / 장착 샤프트 / 베어링 시트 / 체인 연결 구멍 (收纸牙排, 叼纸牙片, 牙垫, 安装轴, 轴承座, 链条连接孔)

마모-감지 방법 (现场磨损检测方法)

표

비고: 위에서 언급한 마모 증상 중 2개 이상이 나타나면 부분 수리 대신 전체 그리퍼 바를 교체하는 것이 좋습니다.

2. 단계별 설치 및 교체 가이드 (삽화 요구 사항 포함)

필요한 단계별 사진: ⓫안전 잠금 장치; ⓬체인 및 고정 볼트 풀기; ⓭기존 그리퍼 바 제거; ⓮새 그리퍼 바 위치 지정; ⓯볼트 고정; ⓰그리퍼-핑거 간극 조정; ⓱조깅-테스트 및 시험-인쇄 샘플

1. 단계 1 안전 준비: 프레스 완전히 정지, 주 전원 차단, 안전 잠금 장치 모드 활성화, 유지보수 상태 진입.
2. 단계 2 관련 액세서리 분해: 안전 가드 커버 제거; 참조용으로 원래 타이밍 위치 표시; 체인 연결 핀 해제; 기존 그리퍼 바의 양 끝 고정 볼트 풀기.
3. 단계 3 기존 그리퍼 바 제거: 기존 바를 천천히 밀어내고 실린더 표면이나 인접한 기계 부품을 긁지 않도록 주의하십시오. 장착 시트 청소, 잉크 먼지 및 금속 부스러기 제거.
4. 단계 4 새 그리퍼 바 위치 지정: YY-GRB-KORD64 새 그리퍼 바를 장착 위치에 로드합니다. 원래 표시를 따라 위치 지정 구멍 및 체인 연결 위치를 정렬합니다.
5. 단계 5 패스너 고정: 양 끝 고정 볼트 및 체인 핀을 조입니다. 하우징 변형을 방지하기 위해 과도하게 조이지 마십시오.
6. 단계 6 그리퍼-핑거 간극 및 압력 조정: 각 그리퍼 핑거 간극을 조정하고 모든 위치에서 균일한 그리핑 힘을 보장합니다. 그리퍼 패드 상태를 확인하고 필요한 경우 마모된 패드를 동시에 교체합니다.
7. 단계 7 조깅-실행 기계 테스트: 프레스를 수동으로 여러 번 조깅합니다. 충돌, 걸림이 없고 모든 그리퍼 핑거가 동기적으로 열리고 닫히는지 확인합니다.
8. 단계 8 용지 공급 시험 인쇄: 저속 테스트 생산을 실행합니다. 시트 전달, 레지스터 정확도, 종이 가장자리 상태를 확인합니다. 필요한 경우 압력을 미세 조정합니다.
9. 단계 9 공식 생산: 시험 샘플이 합격되면 안전 가드를 복원하고 대량 생산을 시작합니다.

• 교체 후 시트 미끄러짐: 그리퍼-핑거 압력 균일성 및 그리퍼 패드 마모를 다시 확인하십시오.
• 기계 충돌 소음: 설치 위치 및 타이밍 표시를 다시 확인하십시오.

3. 인쇄 프레스 모델에 대한 전체 호환성 조회 테이블

표

중요 공지: 이 그리퍼 바는 Heidelberg Kord 64용으로 특별히 설계되었습니다. 해당 키워드가 포함되어 있더라도 GTO52 / SM52에는 직접 사용하지 마십시오. 구매 전 원래 부품 치수를 확인하십시오.

4. 실제 촬영 이미지 요구 사항 (실제 촬영 사진 5장 이상 + 포장 사진)

제품 갤러리를 위해 최소 6장의 워터마크 없는 사진 업로드:

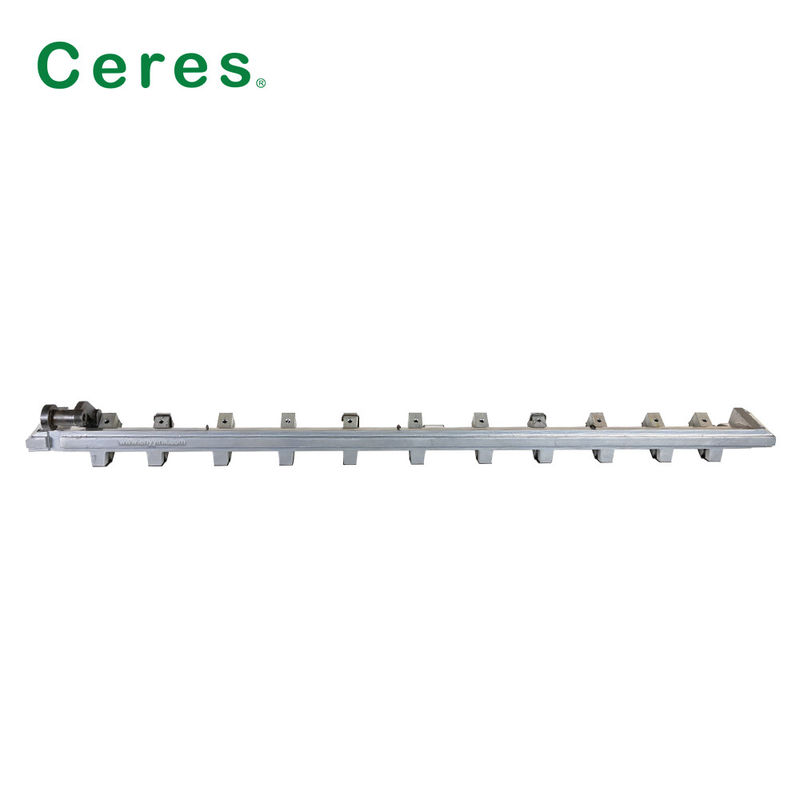

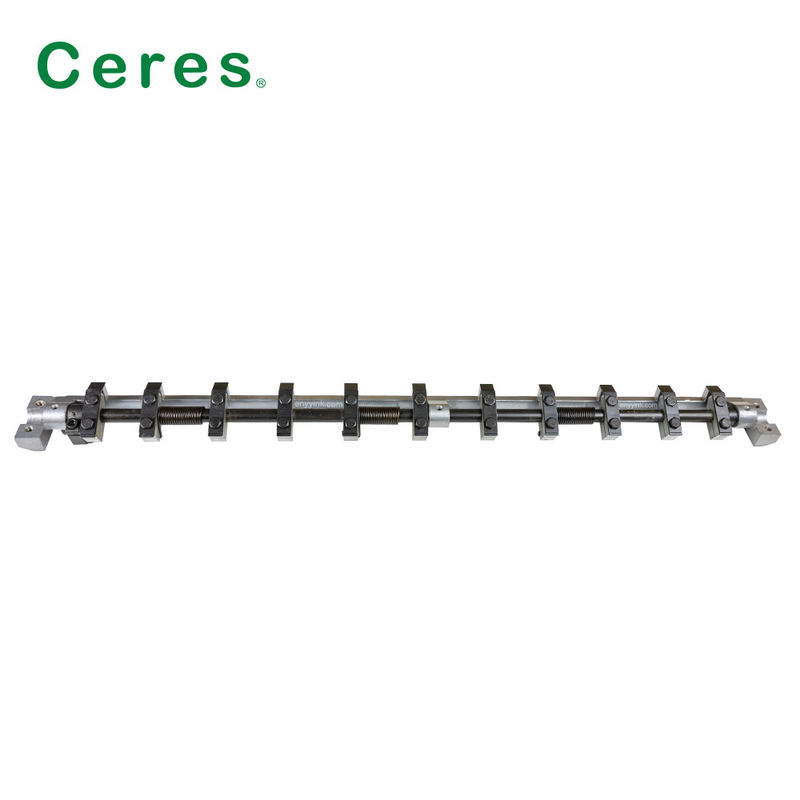

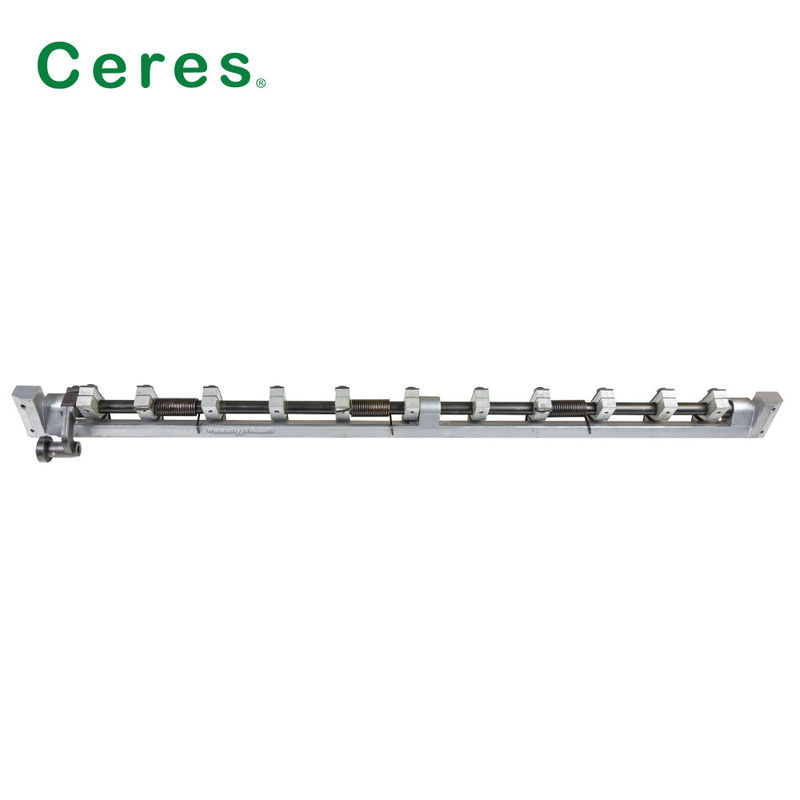

1. 전체 장치 전면 보기: 완전한 Kord 64 오프셋 그리퍼 바, 모든 그리퍼 핑거 표시

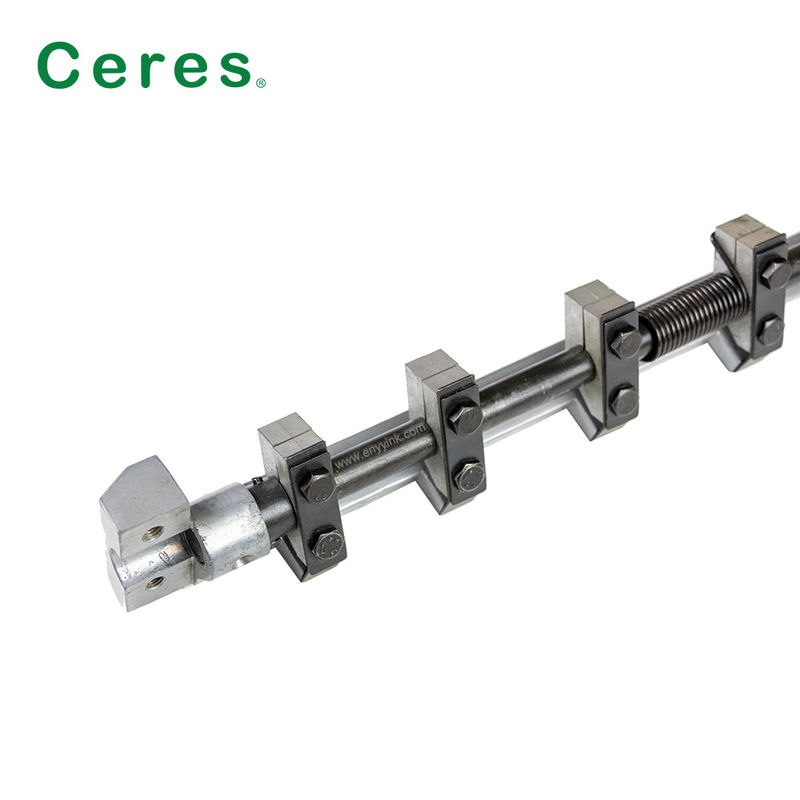

2. 측면 끝 클로즈업: 장착 구멍, 샤프트 구멍 및 고정 볼트 구조

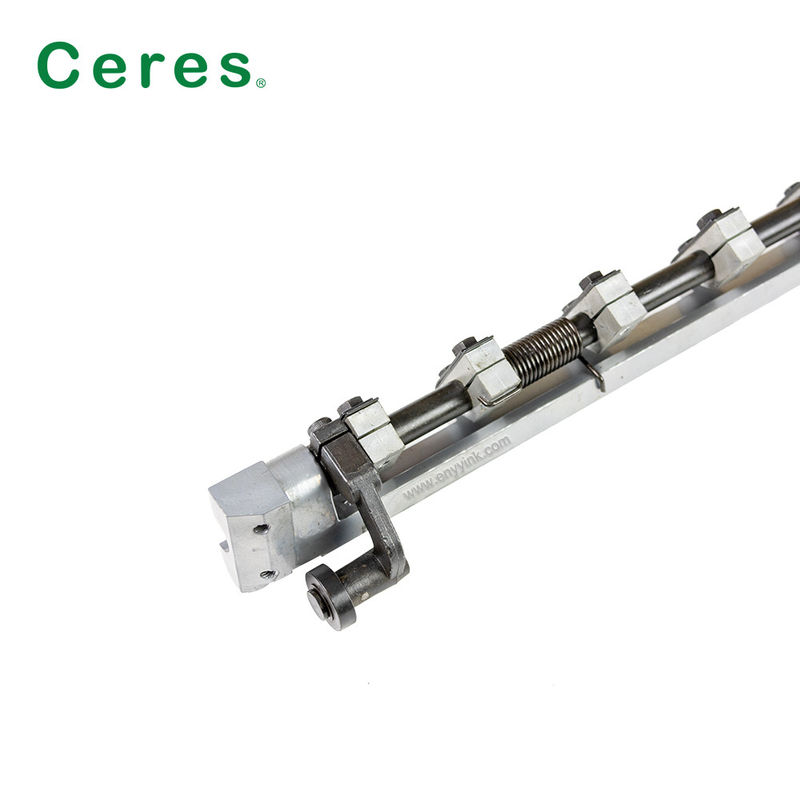

3. 부분 클로즈업: 그리퍼 핑거 어셈블리, 스프링 리턴 메커니즘 세부 정보
4. 하단 보기: 그리퍼 바의 장착 기준면
5. 포장 실물 사진: 단일 조각 충돌 방지 폼 포장 + 외부 상자
6. 참조 장면: 프레스 프레임에 설치된 그리퍼 바 (데모 참조)

5. FAQ

Q1: MOQ는 무엇입니까? A: MOQ는 1개입니다. 단일 긴급 수리 주문을 지원합니다.

Q2: 리드 타임은 무엇입니까? A: 재고 상품: 결제 확인 후 3 영업일 이내. 맞춤 가공 특수 사이즈 그리퍼 바: 추가 7-12 영업일. 공급 능력: 하루 1개.

Q3: 맞춤 서비스 지원? A: 예. 고객 샘플/도면에 따라 맞춤 길이, 톱니 수, 구멍 위치 수정을 지원합니다. 맞춤 부품은 더 높은 MOQ가 필요합니다. 원래 부품 사진 또는 치수 스케치를 제공하십시오.

Q4: 사용 가능한 배송 옵션은 무엇입니까? A: 소형 소포: DHL / UPS / TNT / FEDEX. 대량 주문: 해상 운송. 이것은 중량 금속 예비 부품입니다. 택배 배송을 위해 부피 중량을 계산하십시오.

Q5: Kord 64용 오리지널 Heidelberg OEM 그리퍼 바를 직접 교체할 수 있습니까? A: 예, Kord 64 오리지널 장비와 동일한 장착 치수입니다. 주문하기 전에 원래 바 길이와 톱니 수를 다시 확인하십시오.

Q6: 보증 조건은 무엇입니까? A: 정상적인 프레스 작동 조건 하에서 12개월 보증. 잘못된 설치, 종이 걸림 영향, 인위적인 충돌로 인한 손상은 보증에서 제외됩니다.

Q7: 교체 후에도 레지스터 오류가 발생합니까? A: 그리퍼 바 자체뿐만 아니라 다른 관련 구성 요소(그리퍼 패드, 스프링, 베어링, 체인 장력, 프레스 타이밍)를 확인하십시오.

6. 경쟁 비교표 (YY-GRB-KORD64 장점 강조)

표

7. 고객 사례 및 피드백

사례 1 | 동남아시아 소형 오프셋 인쇄 작업장 적용: Heidelberg Kord 64 프레스, 마모된 오리지널 그리퍼 바로 인한 지속적인 레지스터 드리프트 및 시트 미끄러짐 문제. 피드백: 수정 없이 직접 교체; 레지스터 오류 제거; 설치 후 안정적인 시트 전달; 폐지율 크게 감소.

사례 2 | 라틴 아메리카 양식 인쇄 공장 적용: Kord 64 기계 긴급 고장 수리; 재고 그리퍼 바 1개 구매. 피드백: 빠른 배송, 치수 완벽하게 일치; 기계가 신속하게 정상 생산 복구.

고객 추천사: 완벽한 치수 일치 Heidelberg Kord 64, 직접 교체 가능. 만성적인 레지스터 이동 및 시트 미끄러짐 문제 해결 오래된 오프셋 프레스. 긴급 프레스 수리 주문에 대한 빠른 배송.

비고: 고객 설치 참조 사진은 영업팀에 요청 시 제공 가능합니다.
